生活一体化污水处理装置

生活一体化污水处理装置

一、基本技术参数

 1、设备组成：厨房、太阳能浴室、洗漱间、厕所和污水处理间

 2、处理对象：粪便、洗澡污水、食堂污水及杂质、洗衣污水

 3、处理水量：3M3/d

 4、主要功能：将厨房、厕所、洗漱（衣）、淋浴、污水处理达标

 5、外排污水处理后水质：COD、BOD、总磷、氨氮、色度等主要指标符合城镇污水处理厂污染物排放标准（GB18918-2002）（一类A    级排放标准）

 6、使用环境温度：油区内、-20℃至+50℃

 7、抗震能力：10级以上

 8、防风沙性能：12级以上

 9、防尘密封度性能：M≥92%

 10、隔音效果：不超过30～45db噪音，满足GB8485规定1-2级要求

 11、保温性能：K值低于0.26W/㎡

 12、防火等级：3级

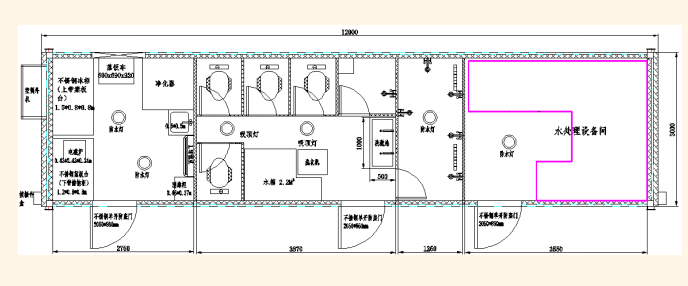

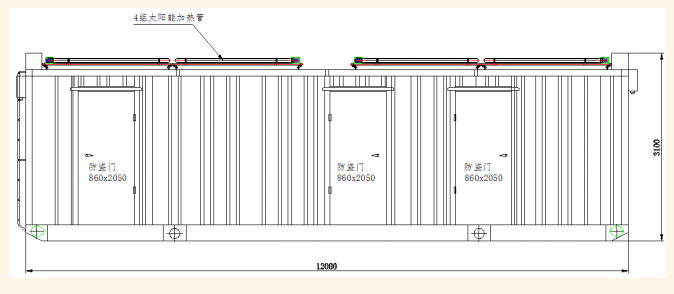

二、装置布局图

三、污水处理工艺流程图

四、污水处理工艺流程图简介

  1、生活污水中有机成份较高，可生化性较好，采用生物处理方法是比较经济合理的方法。因此，本方案采用改进的A2/O工艺技术。

  2、A2/O工艺中，将生化池分为厌氧池（A）、缺氧池（A）和好氧池（O）三部分。

  3、厨房污水、厕所污水、洗漱污水汇集到化粪池中处理后由自吸泵泵送至调节池。

  4、调节池中设有拦污格栅将大颗粒物除去，设置调节池的目的主要是调节污水的水量和水质。

  5、调节池内污水采用具有绞碎功能的自吸泵提升至厌氧池，同步进入的还有从沉淀池排出的含磷回流污泥。厌氧区的主要功能是释放磷，同时部分有机物进行氨化。污水经过第一缺氧池进入厌氧池与硝态氮（NO2-N、NO3-N）转化为N2实现脱氮，硝态氮是通过内循环由好氧池供入的，循环的混合液量较大，一般为2Q(Q—原污水流量)。

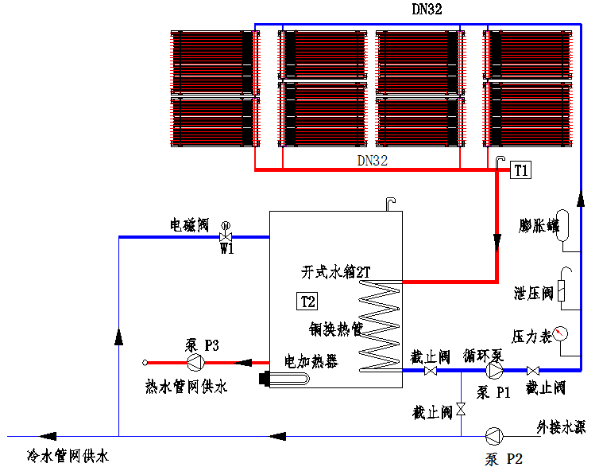

五、太阳能浴室加热工艺图

六、太阳能浴室加热工艺简介

 1、循环泵P1驱动循环液在管路上流动,循环液到达营房顶部与太阳能热管交换能量,交换热量后,循环液到达水箱,由水箱内的铜管    与水箱的水交换热量,达到加热水的目的.管路上设有膨胀管及泄压阀.当循环系统因泄压及排气，需要水时,打开截止阀,达到补    充水的目的.

 2、当水箱的水位低于设定值时,电磁阀启动,泵P2启动自动补水。

 3、当系统需要热水洗澡时,热水循环系统启动,泵P2及P3同时启动.

 4、辅助电加热系统：当在阴天或者夜晚时水箱温度T2≤65℃(可调)时电加热启动,当水箱温度T2加热到55℃,电加热停止.

七、污水处理工艺流程图简介

  1、混合液从缺氧池进入好氧池曝气，好氧池反应依靠自养型细菌（硝化菌）完成，它们利用有机物分解产生的无机碳源或空气中的二氧化碳作为营养源，将污水中的氨氮转化为NO2-N、NO3-N。好氧池出水一部分进入沉淀池进行沉淀，另一部分回流至缺氧池进行内循环，以达到反硝化的目的。因此，好氧池是一个多功能单元：去除BOD，硝化和吸收磷等。

  2、厌氧池（A）、缺氧池（A）和好氧池（O）均安装有填料，整个生化处理过程依赖于附着在填料上的多种微生物来完成。在A级池内溶解氧控制在0.5mg/L左右；在O级生化池内溶解氧控制在2.0mg/L以上。

  3、沉淀池固液分离后的液体进入混凝池进行二次磷处理，处理后液体通过碳滤、精滤和超滤一系列过滤处理，处理后的水即能达标可直接排放。

  4、沉淀池沉淀下来的污泥由气提装置提升至污泥池。经过A2/O工艺处理消化后剩余污泥很少（1月大约2-3Kg），设备排污口处设有4寸快速接口，半年用环卫车清理一次即可。
